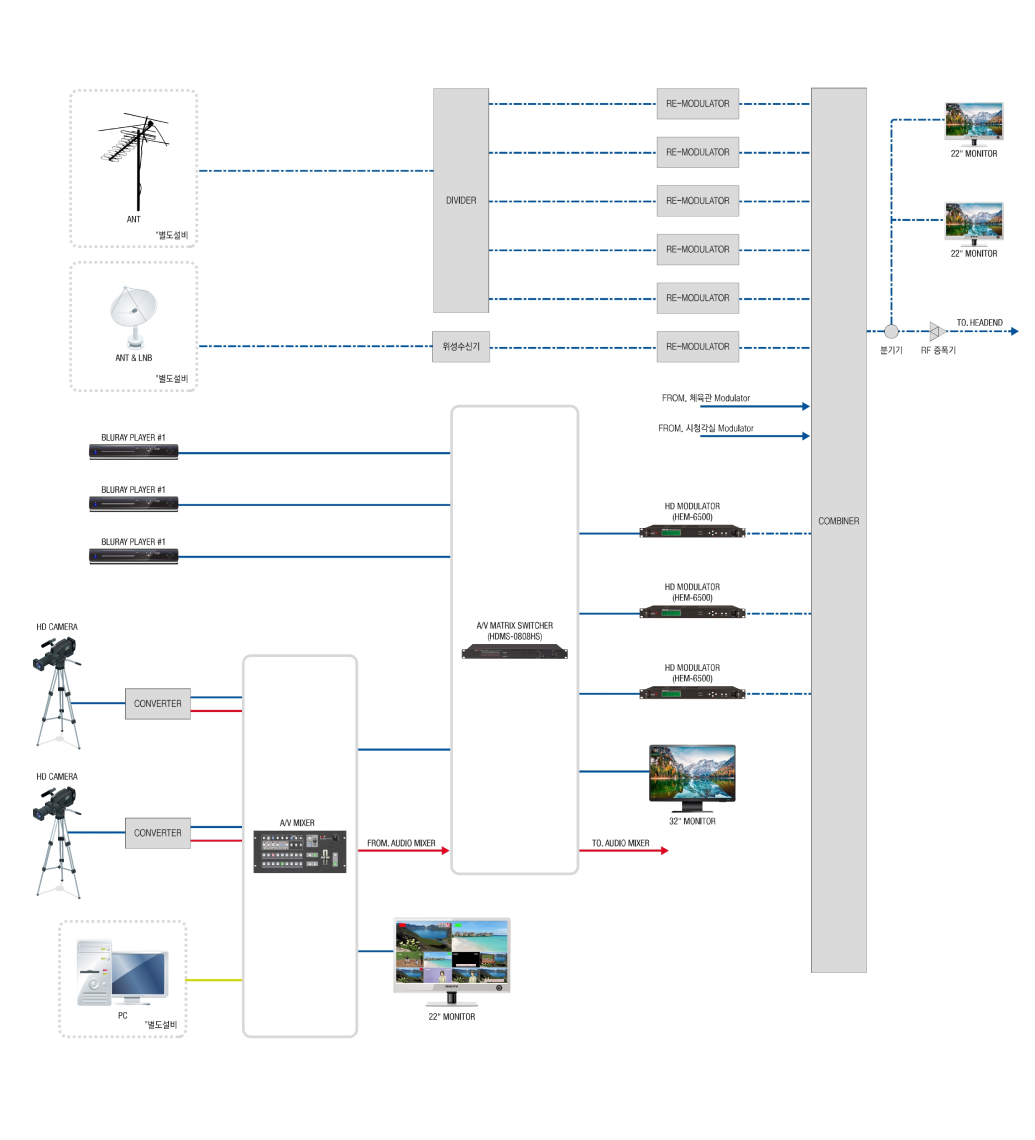

시스템 구성도
구성 특징
- 고화질의 Full HD, 4K 해상도의 카메라
- 다양한 화면전환 효과 및 크로마키가 가능한 AV믹서 적용
- EBS, KBS, MBC 등 교육 컨텐츠 재송출을 위한 송출기
- HD 고화질의 영상을 동축케이블로 안정적으로 송출하기 위한 Modulator 및 RF 콤바이너
- 학년별 영상 소스를 송출하기 위힌 플레이어 장비
- 실시간 영상 송출 모니터링을 위한 모니터 장치
장비 구성
| 품명 | 규격 | 단위 | 수량 | 모델명 |
|---|---|---|---|---|
| A/V MIXER | HD | EA | 1 | |
| VIDEO CONVERTER | HDMI+AUDIO to HDMI | EA | 1 | HAM-100 |
| A/V MATRIX SWITCHER | HD | EA | 1 | HDMS-0808HS |
| BLU-RAY PLAYER | BLU-RAY | EA | 3 | |
| RACK MOUNT KIT | 선반 | EA | 3 | |
| CAMERA | HD급 | EA | 2 | |
| 카메라 삼각대 | SPECIAL | EA | 2 | |
| AV CONVERTER | MULTI | EA | 2 | |
| CAMERA JACK PLATE | SPECIAL | EA | 2 | |
| LED MONITOR | 22" | EA | 3 | |
| LED MONITOR TV | 32" | EA | 1 | |
| DIVIDER | 8CH | EA | 1 | |
| MODULATOR | HD | EA | 3 | HEM-6300 |
| CHANNEL COMBINER | RF TYPE | EA | 1 | |
| RE MODULATOR | 8VSB | EA | 6 | |
| 분배기 | 2분배기 | EA | 1 | |
| 위성수신기 | 위성 | EA | 1 | |
| 증폭기 | RF | EA | 1 | |
| CONSOLE DESK | SPECIAL | EA | 1 |
