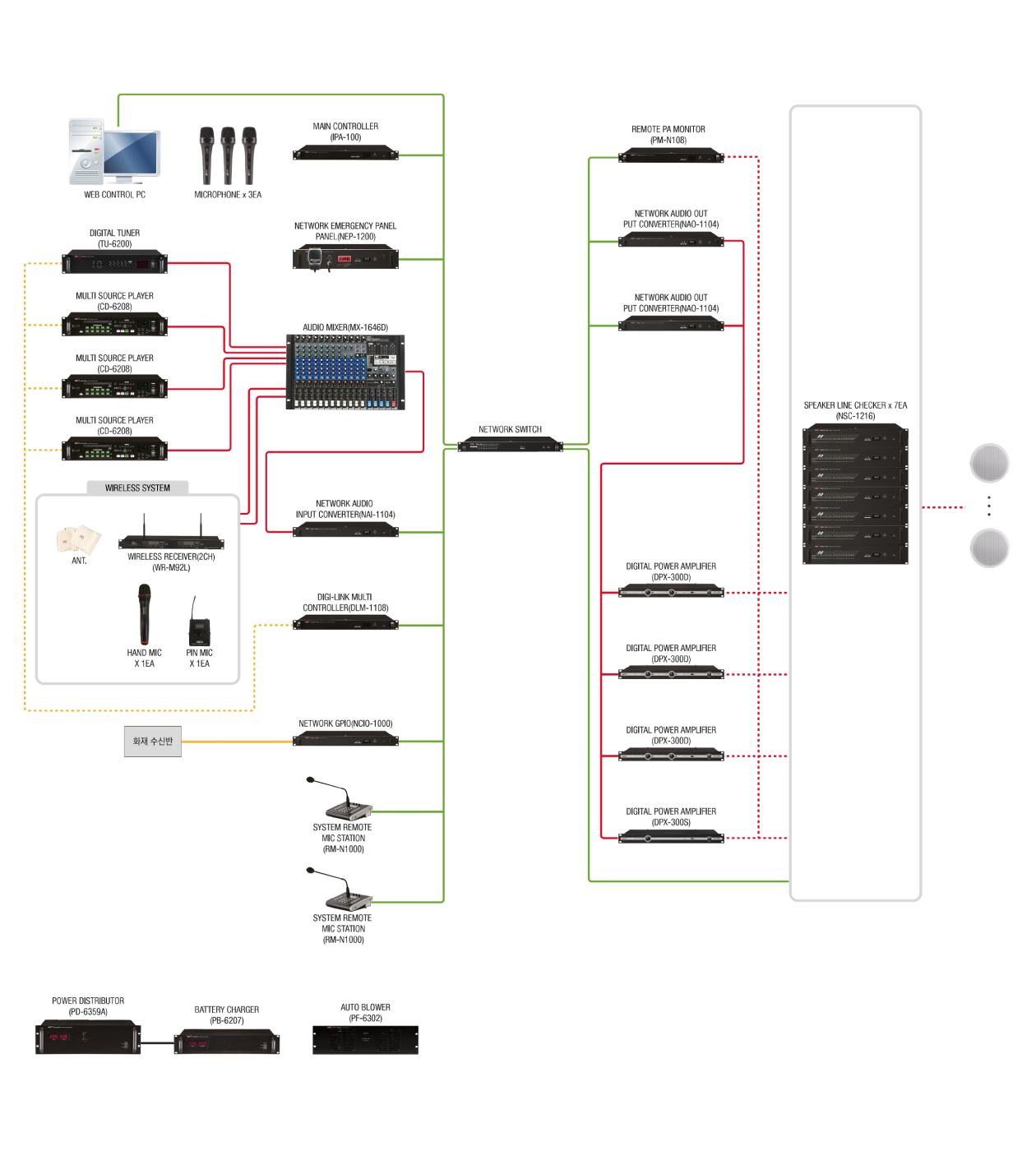

시스템 구성도
구성 특징
- 학년별, 반별 방송에 적합한 24개의 다원화 방송 및 512존까지 확장 가능한 시스템
- PC를 통한 간편한 제어 및 네트워크를 통한 원격 통합 제어
- TTS음원 방송 및 네트워크를 통한 스케줄 방송 제어 (MP3, TTS-8개국어 지원)
- PC 고장에 상관없는 웹 기반의 통합 제어 소프트웨어 (PC, 노트북, 타블렛 사용가능)
- 디지털 전송 방식의 네트워크 리모트 마이크 방송 (원거리 노이즈 및 선로 저하 발생 없음)
- 실시간 쇼트 감지 기능 (선로 단락 시 자동 해당 선로 차단)
- 스피커 선로의 Earth Fault 및 역전압 시에 대비한 보호회로 내장 (DPX 시리즈 앰프 적용 시)
- 255개의 그룹방송으로 다수의 교실과 학년별 방송을 간편하게 운영
장비 구성
| 품명 | 규격 | 단위 | 수량 | 모델명 |
|---|---|---|---|---|
| NETWORK CONTROL SERVER | SERVER | EA | 1 | IPA-100 |
| NETWORK GPIO | CONTACT 16CH | EA | 1 | NCIO-1000 |
| NETWORK AUDIO INPUT CONVERTER | 4CH | EA | 1 | NAI-1104 |
| NETWORK AUDIO OUTPUT CONVERTER | 4CH | EA | 2 | NAO-1104 |
| SPEAKER LINE CHECKER | 16CH | EA | 7 | NSC-1216 |
| DIGI-LINK MULTI CONTROLLER | DIGI-LINK | EA | 1 | DLM-1108 |
| NETWORK EMERGENCY PANEL | TCP/IP | EA | 1 | NEP-1200 |
| CONTROL TOUCH SERVER | 19” Touch Screen, i5 | EA | 1 | TC-6000 |
| AUDIO MIXER | 16in/4out | EA | 1 | MX-1646D |
| SWITCHING HUB | L2, 16port | EA | 1 | GES-162 |
| MULTI SOURCE PLAYER | VIRTUAL CD | EA | 3 | CD-6208 |
| DIGITAL TUNER | AM/FM | EA | 1 | TU-6200 |
| REMOTE PA MONITOR | TCP/IP | EA | 1 | PM-N108 |
| DIGITAL POWER AMP | 300W x 2CH | EA | 3 | DPX-300D |
| DIGITAL POWER AMP | 300W | EA | 1 | DPX-300S |
| SYSTEM REMOTE MIC STATION | TCP/IP | EA | 2 | RM-N1000 |
| WIRELESS RECEIVER | 900MHz / 2CH | EA | 1 | WR-M92L |
| WIRELESS HAND MIC | 900MHz | EA | 1 | WH-M91L |
| WIRELESS BELT MIC | 900MHz | EA | 1 | WB-M91L |
| WIRELESS ANTENNA | 900MHz | EA | 2 | EPA-9001 |
| MICROPHONE | DYNAMIC | EA | 3 | MD-50S |
| MIC STAND | TABLE TYPE | EA | 3 | TSG-1 |
| POWER DISTRIBUTOR | AC/DC | EA | 2 | PD-6359A |
| BATTERY CHARGER | AUTO | EA | 1 | PB-6207 |
| AUTO BLOWER | AUTO FAN | EA | 2 | PF-6302 |
| CABINET RACK | 40U | EA | 2 | PA-401D |
